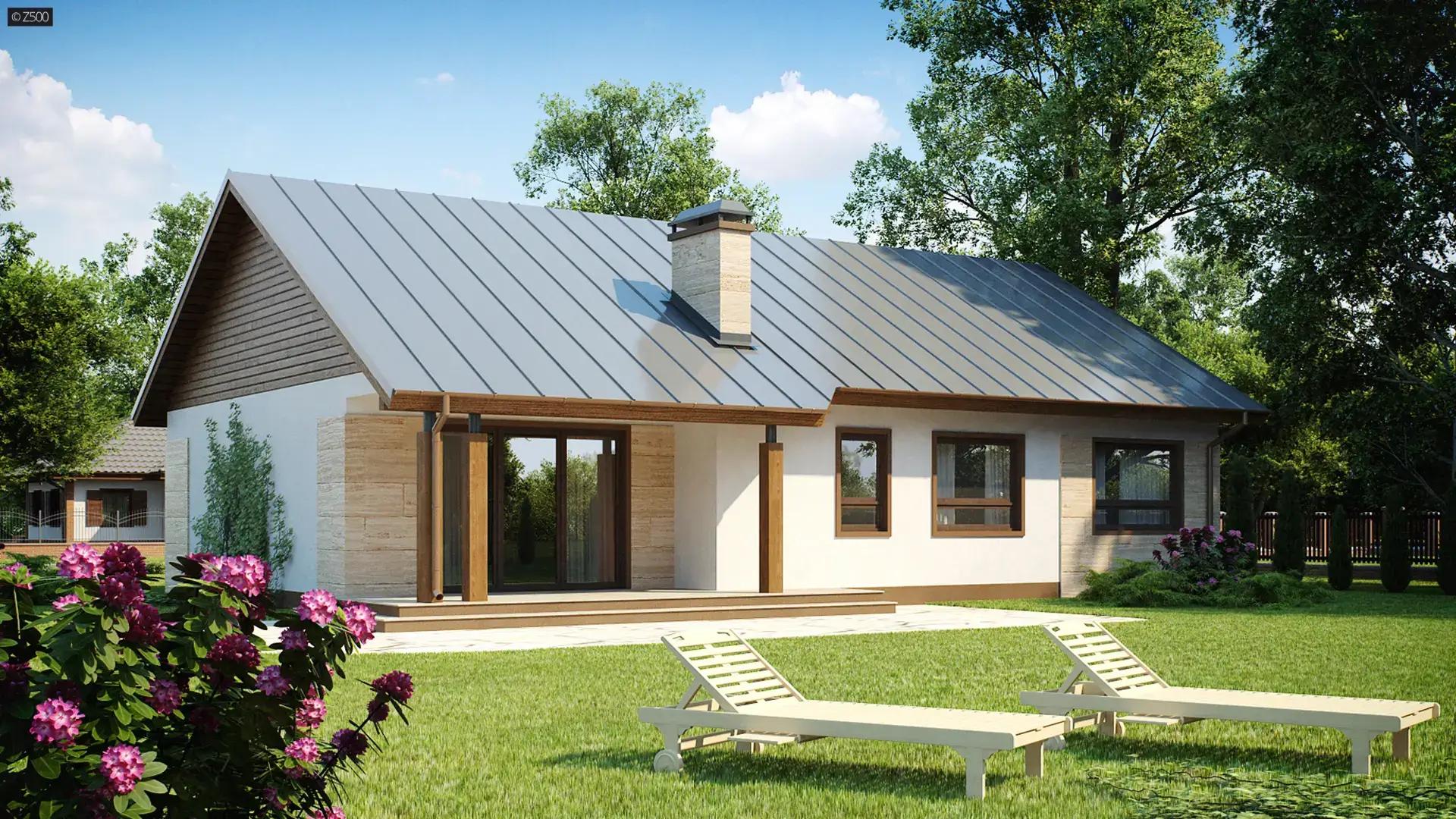

dom-drewniany-z98d-tyl

Z98 D

113 m²

398 tys. zł + 8% VAT

Opis techniczny projektu

Powierzchnia i wymiary

Powierzchnia użytkowa / netto

Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.



Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.



Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
112,8 / 264,2 m²
Kubatura

Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
592,17 m³
Kąt nachylenia dachu

Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
35°
Minimalne wymiary działki
21,61 x 19,03 m
Powierzchnia zabudowy

Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
154,7 m²
Wysokość domu

Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
7,36 m
Powierzchnia dachu
235,12 m²
Wysokość ścianki kolankowej

Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
0,14 m

Technologia i konstrukcja

Strop (parter)
drewniany
Technologia
drewniany
Pokrycie dachu
gont / blacha / blachodachówka / dachówka
Konstrukcja dachu
więźba tradycyjna
Projekt konstrukcji wykonano przy założeniach:
  • III strefa wiatrowa dla H = 300 m n.p.m. (300 N/m²)
  • III strefa śniegowa dla H = 300 m n.p.m. (1200 N/m²)
  • Głębokość przemarzania gruntu (hz): 1,2 m
  • Budynek zaliczono do I-ej kategorii geotechnicznej
  • Obliczeniowy graniczny opór podłoża: mxQf = 150 kPa

Konstrukcja zgodna z normami Eurokod.

Instalacje

Instalacja grzewcza

Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
kocioł na gaz
Instalacja CWU
kocioł na gaz, pompa ciepła powietrzna
Instalacje uzupełniające
kominek (bez rozprowadzenia), grzejniki
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)

Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
68,85 kWh/m²/rok
Energia końcowa (Ek)

Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.
52,57 kWh/m²/rok
Dodatkowe informacje:
Jeżeli w danym pomieszczeniu nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

Opis funkcjonalny

Projekt Z98 prezentuje dom parterowy. Okładzina kamienna i drewniana nadaje ciepłego i naturalnego klimatu i charakteru temu budynkowi.

Zadaszone wejście we wnęce wprowadza do niewielkiej sieni, w której zamieszczona została szafa na ubrania. Dalej został zaprojektowany hol stanowiący ciąg komunikacyjny pomiędzy poszczególnymi pomieszczeniami. Po lewej stronie domu znalazły się trzy pokoje i łazienka z wanną, prysznicem, umywalką , WC i miejscem na pralkę. Na wprost sieni, pod schodami wiodącymi na strych, zagospodarowana została przestrzeń na pomieszczenia gospodarcze. Prawe skrzydło domu to kuchnia z oknem od strony frontowej oraz salon z jadalnią. W salonie zamieszczenie dużych drzwi balkonowych sprzyja dobremu doświetleniu części dziennej domu.

W projekcie Z98 pomimo niewielkiej powierzchni zawarte zostały wszystkie niezbędne pomieszczenia do funkcjonowania rodziny, a jego niewielkie rozmiary stanowią niewątpliwą zaletę przy realizacji oraz eksploatacji. Mała powierzchnia zabudowy pozwoli na umiejscowienie tego budynku na niewielkiej działce.

Stan domu

Rzuty i dokumentacja

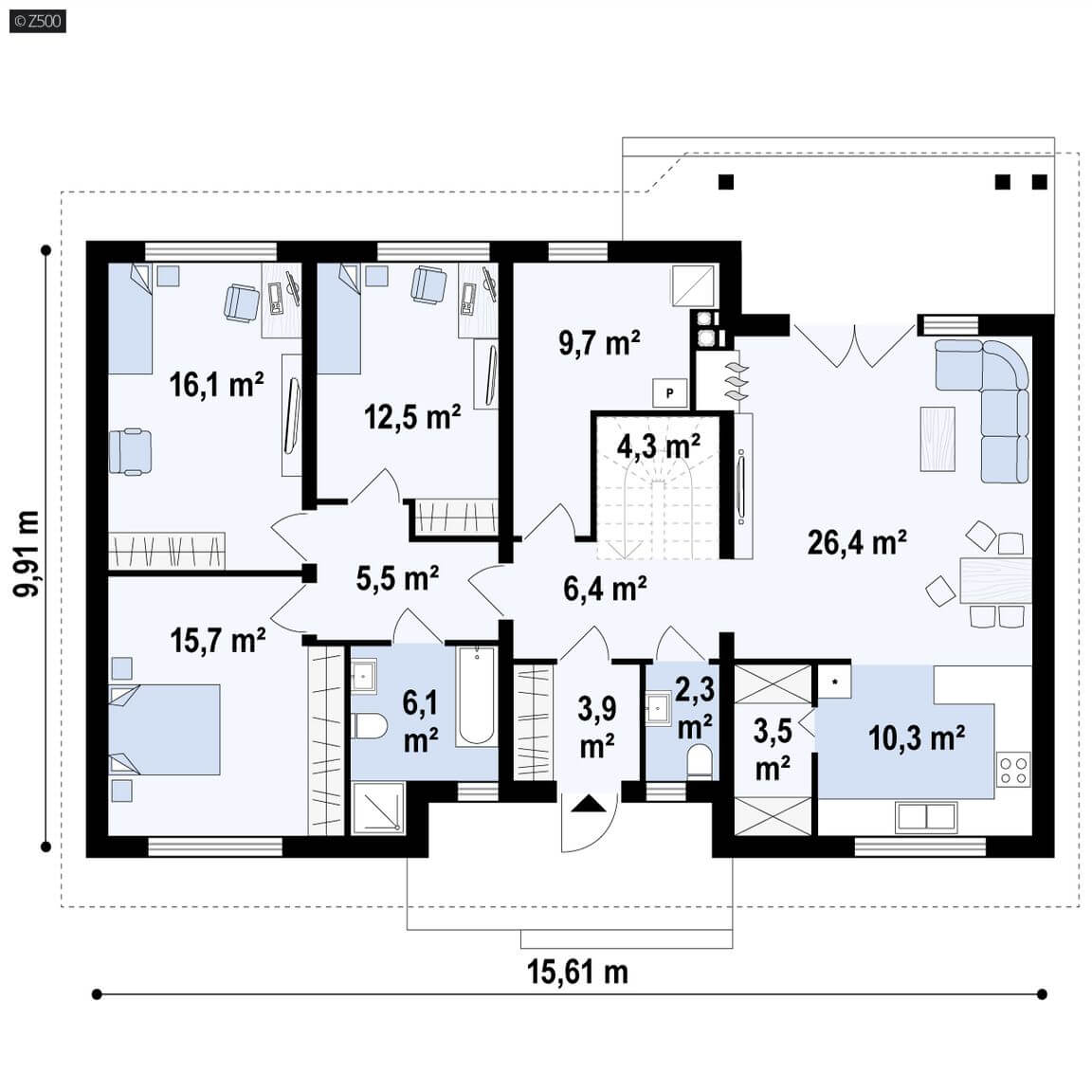

Rzut pomieszczeń

Parter 112,8 m²:

  • Hol 5,5 m²
  • Hol 6,4 m²
  • Kuchnia 10,3 m²
  • Łazienka 6,1 m²
  • Pom. gosp. 9,7 m²
  • Pokój 12,5 m²
  • Pokój 15,7 m²
  • Pokój 16,1 m²
  • Salon 26,4 m²
  • Schody – opcja 4,3 m²
  • Sień 3,9 m²
  • Spiżarnia 3,5 m²
  • WC 2,3 m²

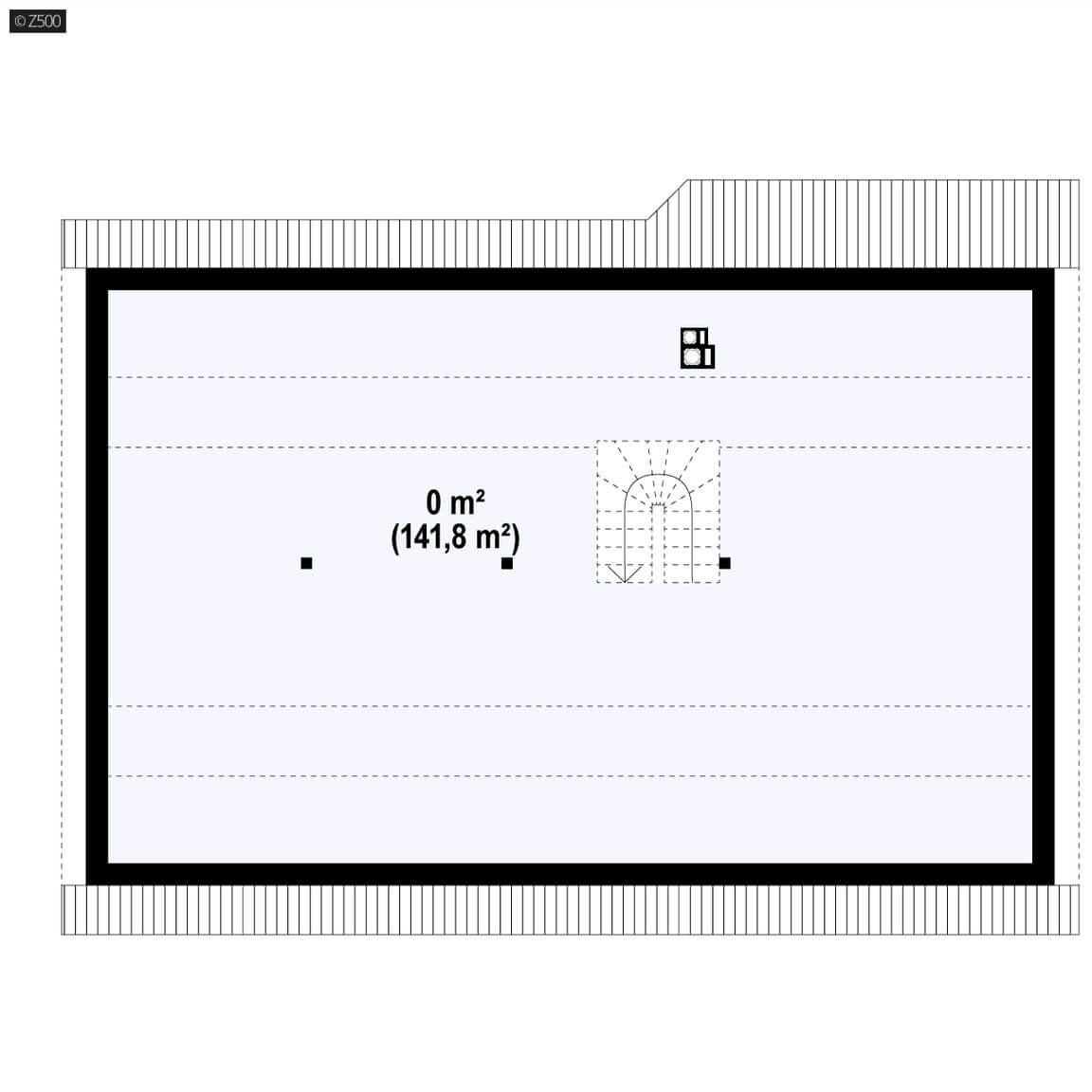

Strych 0,00 m²:
  • 0,0 m² / 141,8 m²

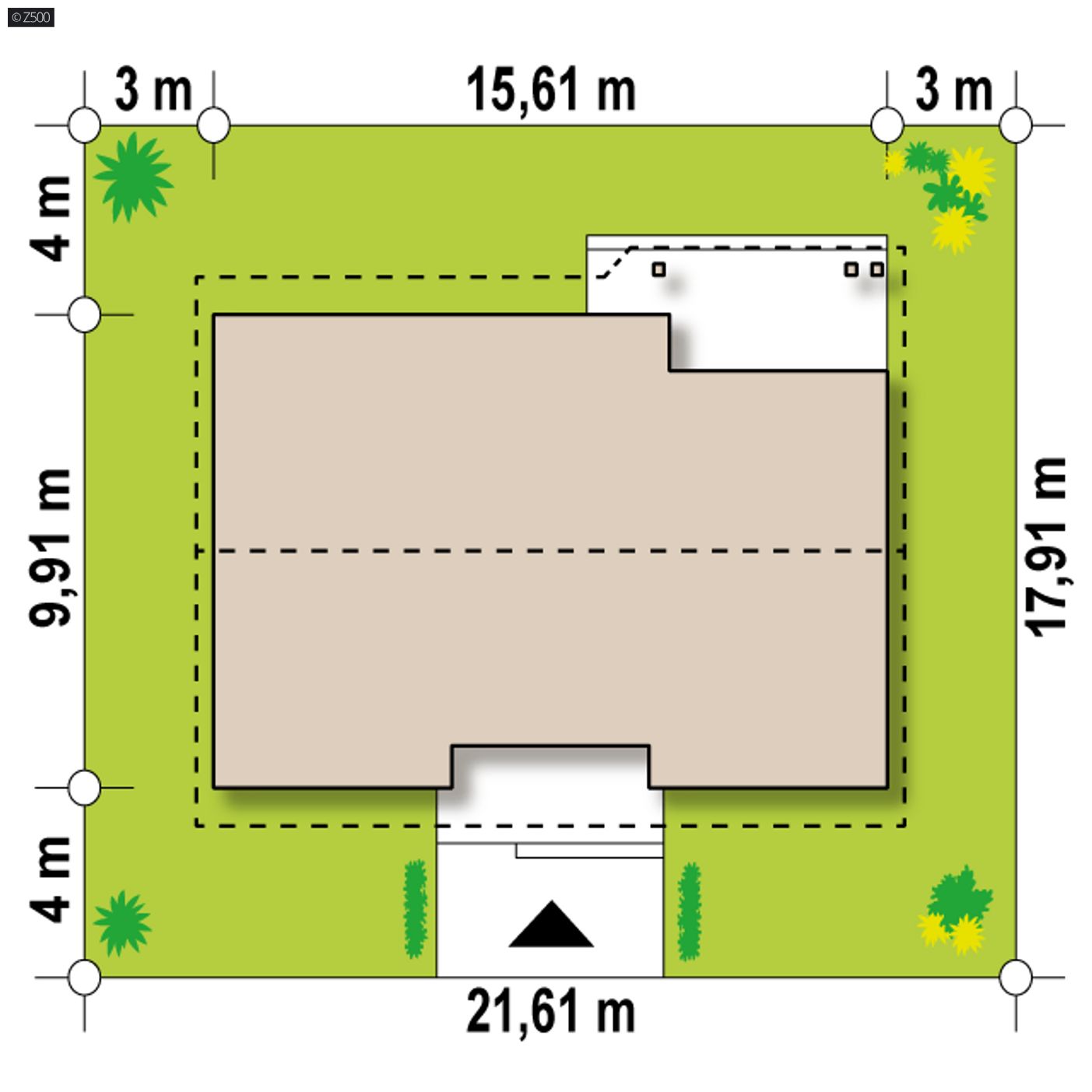

Rzut działki

Minimalne wymiary działki

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami.
21,61 m x 19,03 m
Wymiary elewacji frontowej

Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku.
15,61 m
