Z11 D

37 m²

141 tys. zł + 8% VAT

Opis techniczny projektu

Powierzchnia i wymiary

Powierzchnia użytkowa / netto

Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.



Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.



Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.

37,5 m²
Kubatura

Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.

104,96 m³
Kąt nachylenia dachu

Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.

30°
Minimalne wymiary działki
14,12 x 13,72 m
Powierzchnia zabudowy

Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.

46,9 m²
Wysokość domu

Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.

5,81 m
Powierzchnia dachu
93,74 m²

Technologia i konstrukcja

Strop (parter)
wiązary
Technologia
drewniany
Pokrycie dachu
gont / blacha / blachodachówka / dachówka
Konstrukcja dachu
wiązary prefabrykowane
Projekt konstrukcji wykonano przy założeniach:
  • III strefa wiatrowa dla H = 300 m n.p.m. (300 N/m²)
  • III strefa śniegowa dla H = 300 m n.p.m. (1200 N/m²)
  • Głębokość przemarzania gruntu (hz): 1,2 m
  • Budynek zaliczono do I-ej kategorii geotechnicznej
  • Obliczeniowy graniczny opór podłoża: mxQf = 150 kPa

Konstrukcja zgodna z normami Eurokod.

Instalacje

Instalacja grzewcza

Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

kocioł na gaz
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Instalacje uzupełniające
brak
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)

Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.

56,42 kWh/m²/rok
Energia końcowa (Ek)

Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

57,53 kWh/m²/rok

Opis funkcjonalny

Z42 D jest to niewielki dom na działkę, w wersji drewnianej.

Dzięki prostej bryle jest szybki w realizacji i bardzo tani w eksploatacji. Może pełnić funkcję domu letniego lub całorocznego pozwalając na wygodny wypoczynek w sezonie letnim lub zamieszkanie w okresie zimowym.

Brak wewnętrznych ścian umożliwia dowolną aranżację wnętrza w zależności od potrzeb mieszkańców. Niewielką powierzchnię może zrekompensować otwarcie domu na otoczenie, uzyskane dzięki zadaszonej werandzie.

Dodatkową atrakcją i walorem domu jest uwzględnienie na tarasie grilla umożliwiając w ten sposób letnie biesiady niezależnie od pogody.

Kominek wewnątrz domu jest umieszczony centralnie i pozwala na ogrzanie całej powierzchni co nie wymaga kosztownej instalacji grzewczej. Na prośbę klientów w domu doprojektowano dodatkowy komin w łazience. Sprawdzi się jako dom letniskowy lub całoroczny.

Stan domu

Rzuty i dokumentacja

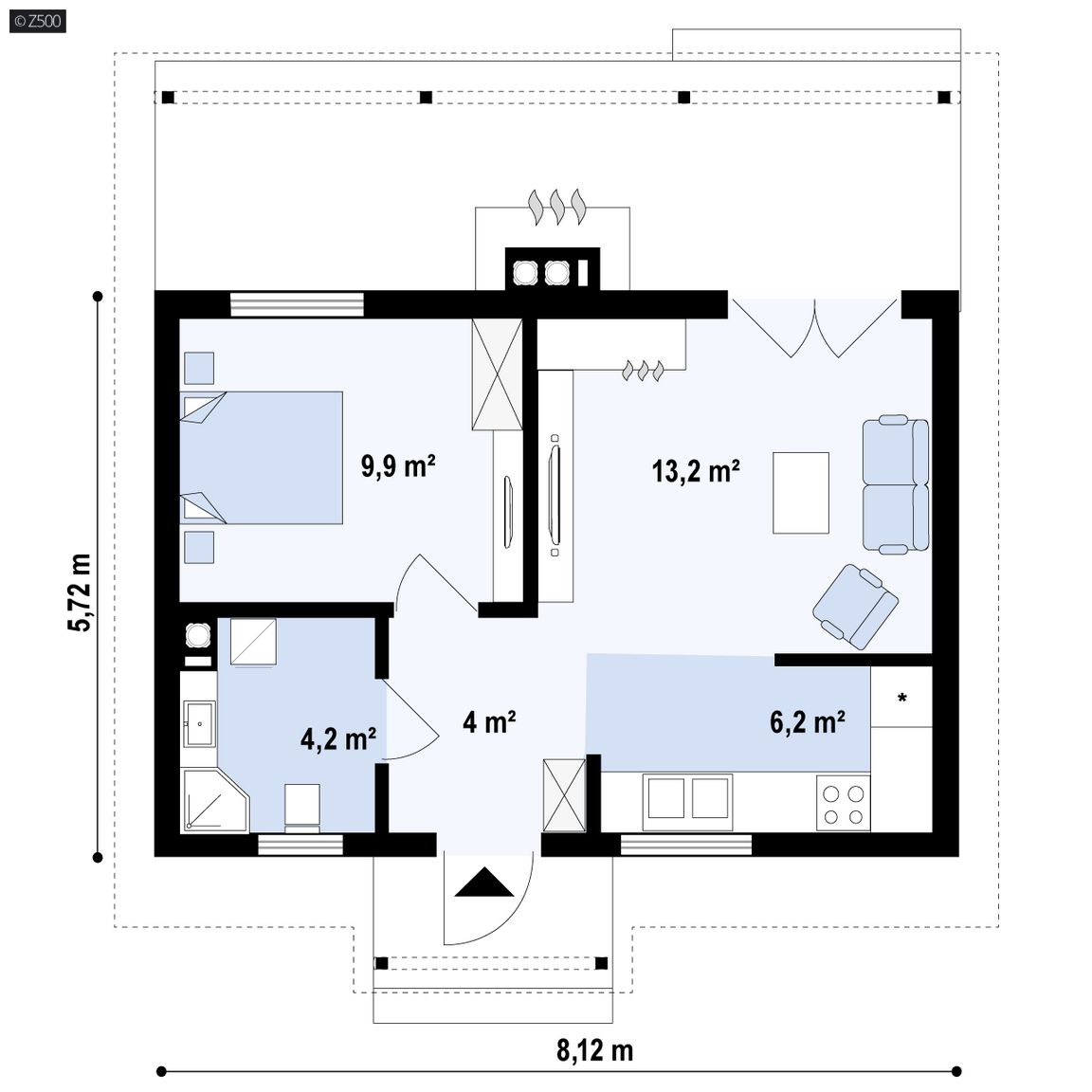

Rzut pomieszczeń

Parter 37,5 m²:

  • Hol 4,0 m²
  • Salon 13,2 m²
  • Kuchnia 6,2 m²
  • Pokój 9,9 m²
  • Łazienka 4,2 m²

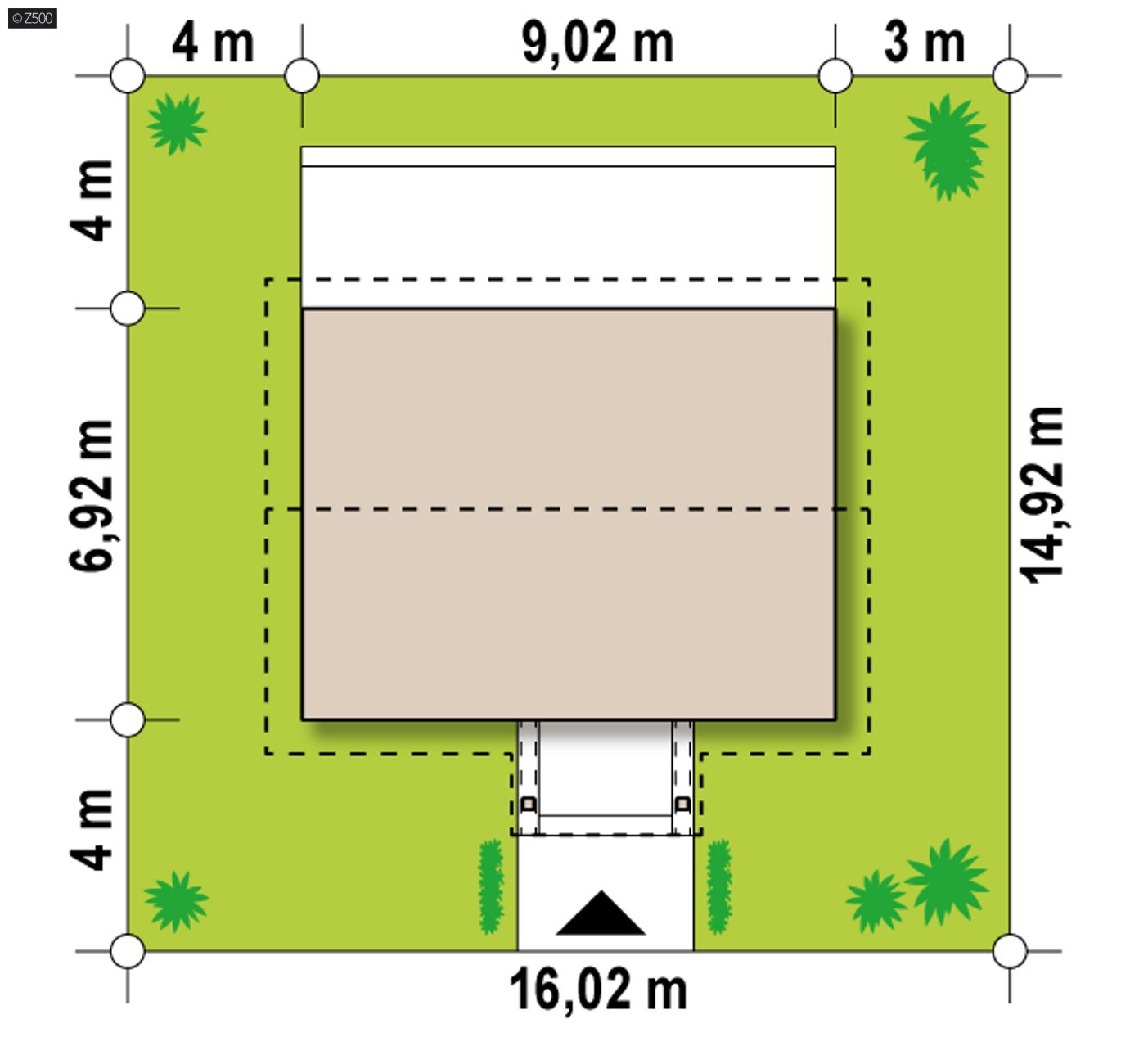

Rzut działki

Minimalne wymiary działki

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami.

14,12 m x 13,72 m
Wymiary elewacji frontowej

Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku.

8,12 m

Pełna dokumentacja

Pełna dokumentacja projektu dostępna w formacie PDF
