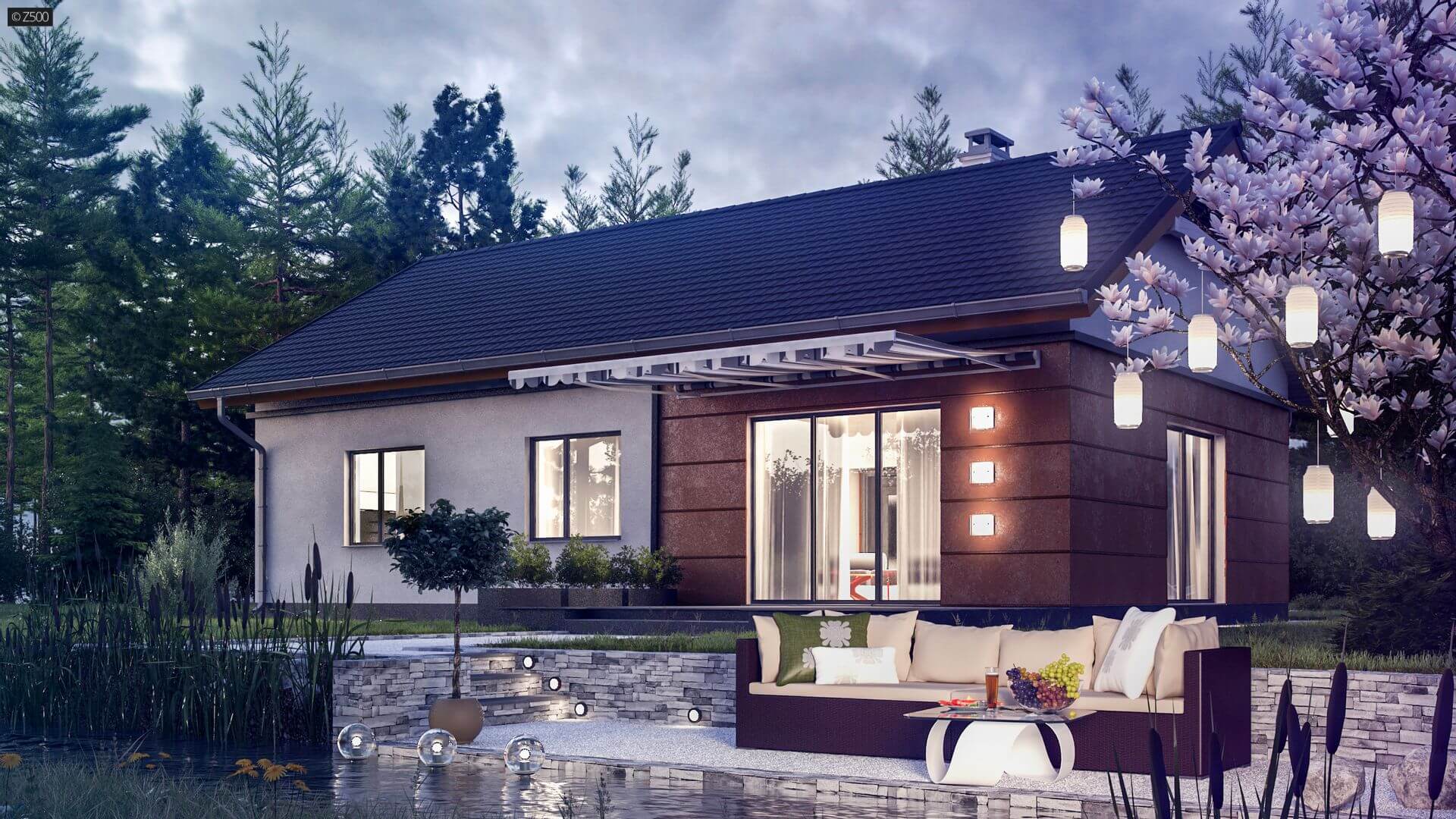

dom-drewniany-z241d-tyl-2

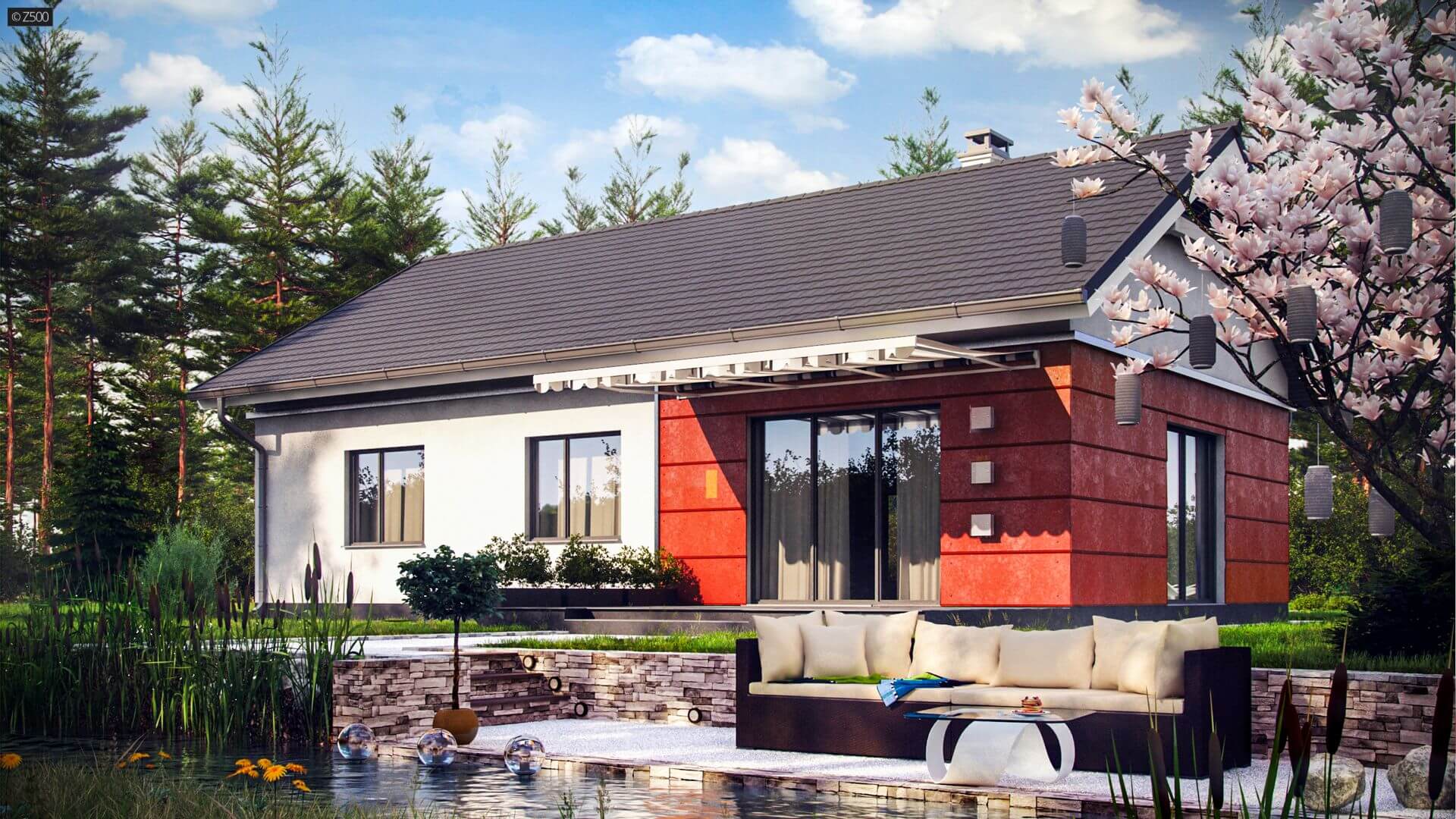

dom-drewniany-z241d-tyl

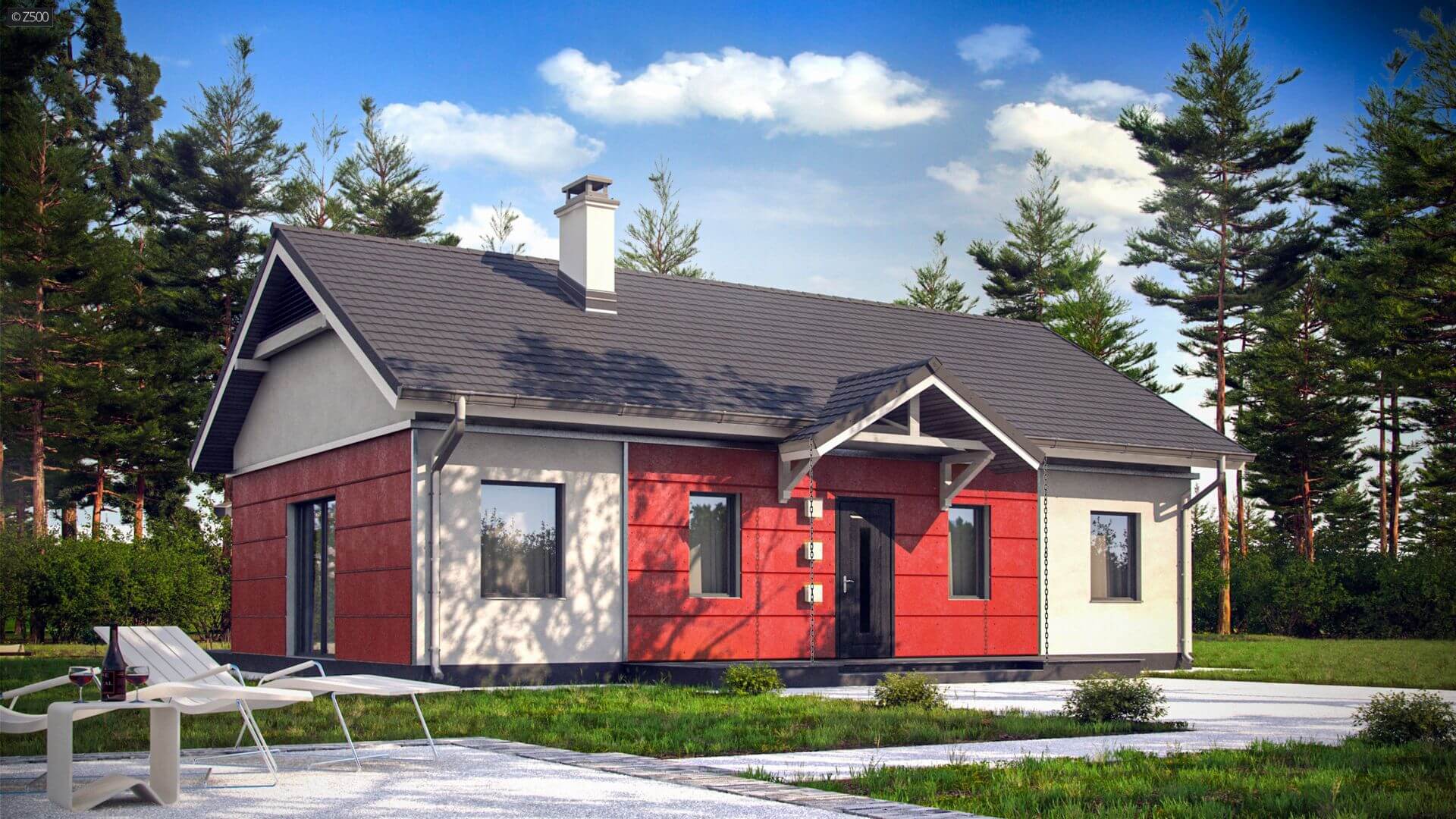

dom-drewniany-z241d-front-2

Z241 D

89 m²

334 tys. zł + 8% VAT

Opis techniczny projektu

Powierzchnia i wymiary

Powierzchnia użytkowa / netto

Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.



Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.



Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
88,8 / 92,4 m²
Kubatura

Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
261,41 m³
Kąt nachylenia dachu

Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
30°
Minimalne wymiary działki
21,52 x 16,12 m
Powierzchnia zabudowy

Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
109,8 m²
Wysokość domu

Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
6,71 m
Powierzchnia dachu
163,34 m²

Technologia i konstrukcja

Strop (parter)
wiązary
Technologia
drewniany
Pokrycie dachu
gont / blacha / blachodachówka / dachówka
Konstrukcja dachu
wiązary prefabrykowane
Projekt konstrukcji wykonano przy założeniach:
  • III strefa wiatrowa dla H = 300 m n.p.m. (300 N/m²)
  • III strefa śniegowa dla H = 300 m n.p.m. (1200 N/m²)
  • Głębokość przemarzania gruntu (hz): 1,2 m
  • Budynek zaliczono do I-ej kategorii geotechnicznej
  • Obliczeniowy graniczny opór podłoża: mxQf = 150 kPa

Konstrukcja zgodna z normami Eurokod.

Instalacje

Instalacja grzewcza

Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
kocioł na gaz
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Instalacje uzupełniające
kominek (bez rozprowadzenia), grzejniki
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)

Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
57,88 kWh/m²/rok
Energia końcowa (Ek)

Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.
60,41 kWh/m²/rok

Opis funkcjonalny

Z241 D to projekt domu parterowego z dachem dwuspadowym. Prosta bryła oraz ciekawe połączenie różnych materiałów na elewacji nadaje mu niepowtarzalny wygląd.

Do sieni wchodzimy przez zadaszone wejście. Dalej znajduje się niewielki korytarzyk skąd mamy dostęp do holu głównego, wc i pomieszczenia gospodarczego, do którego dostęp jest również z kuchni. Kuchnia połączona została jednoprzestrzennie z jadalnią i salonem. Dzięki dużym przeszkleniom pomieszczenie to jest dobrze doświetlone. W części prywatnej domu zlokalizowano trzy duże sypialnie, każda z miejscem na szafę, oraz łazienkę, która pomieści zarówno wannę jak i prysznic.

Z241 D spodoba się wszystkim tym, którzy szukają niewielkiego, funkcjonalnego domu parterowego. Pomimo swych niewielkich rozmiarów dom zaspokoi wszystkie niezbędne potrzeby.

Stan domu

Rzuty i dokumentacja

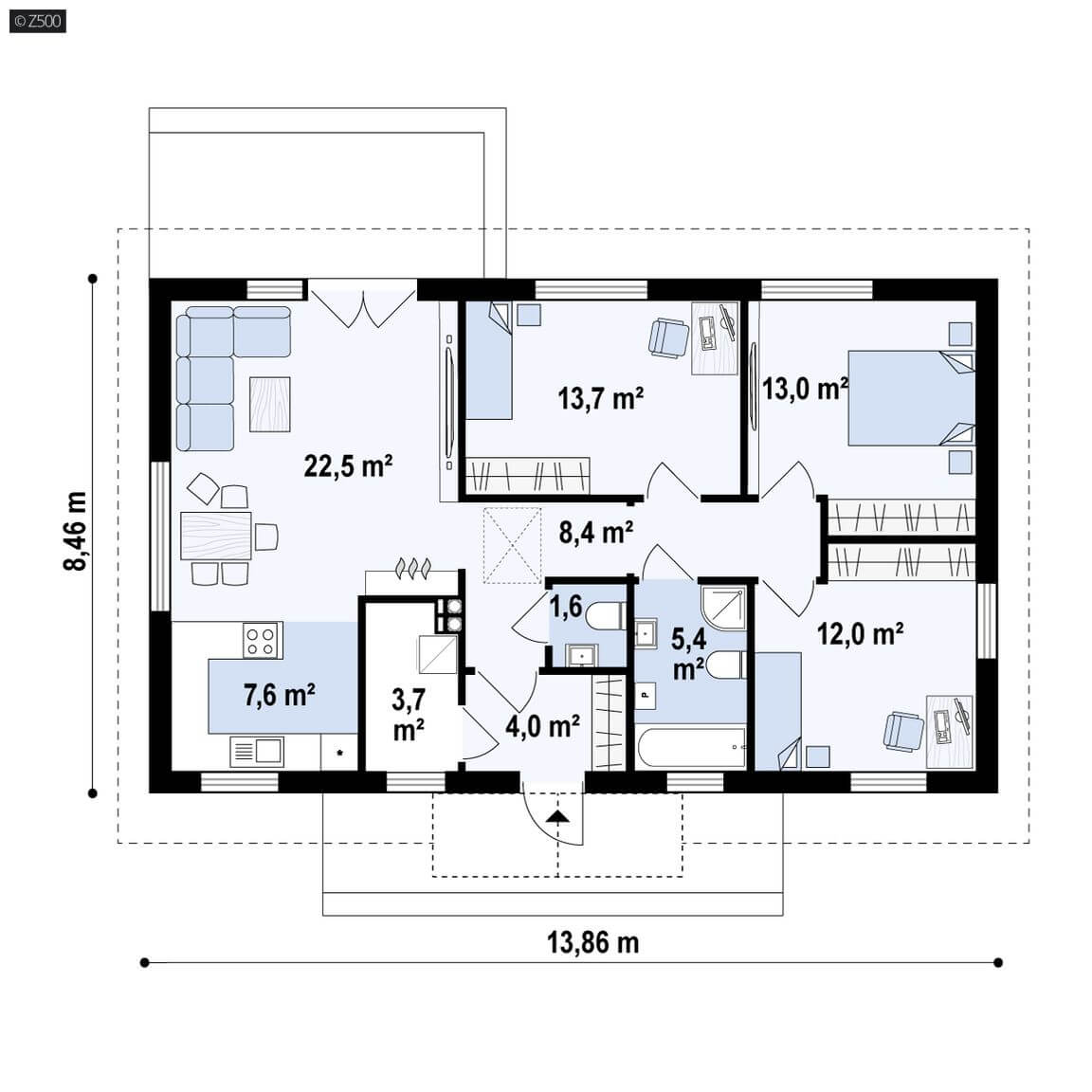

Rzut pomieszczeń

Parter 88,8 m²:

  • Hol 8,4 m²
  • Kuchnia 7,7 m²
  • Łazienka 5,3 m²
  • Pomieszczenie gospodarcze 0,0 m² / 3,6 m²
  • Pokój 12,2 m²
  • Pokój 13,1 m²
  • Pokój 13,7 m²
  • Salon 22,8 m²
  • Sień 4,0 m²
  • WC 1,6 m²

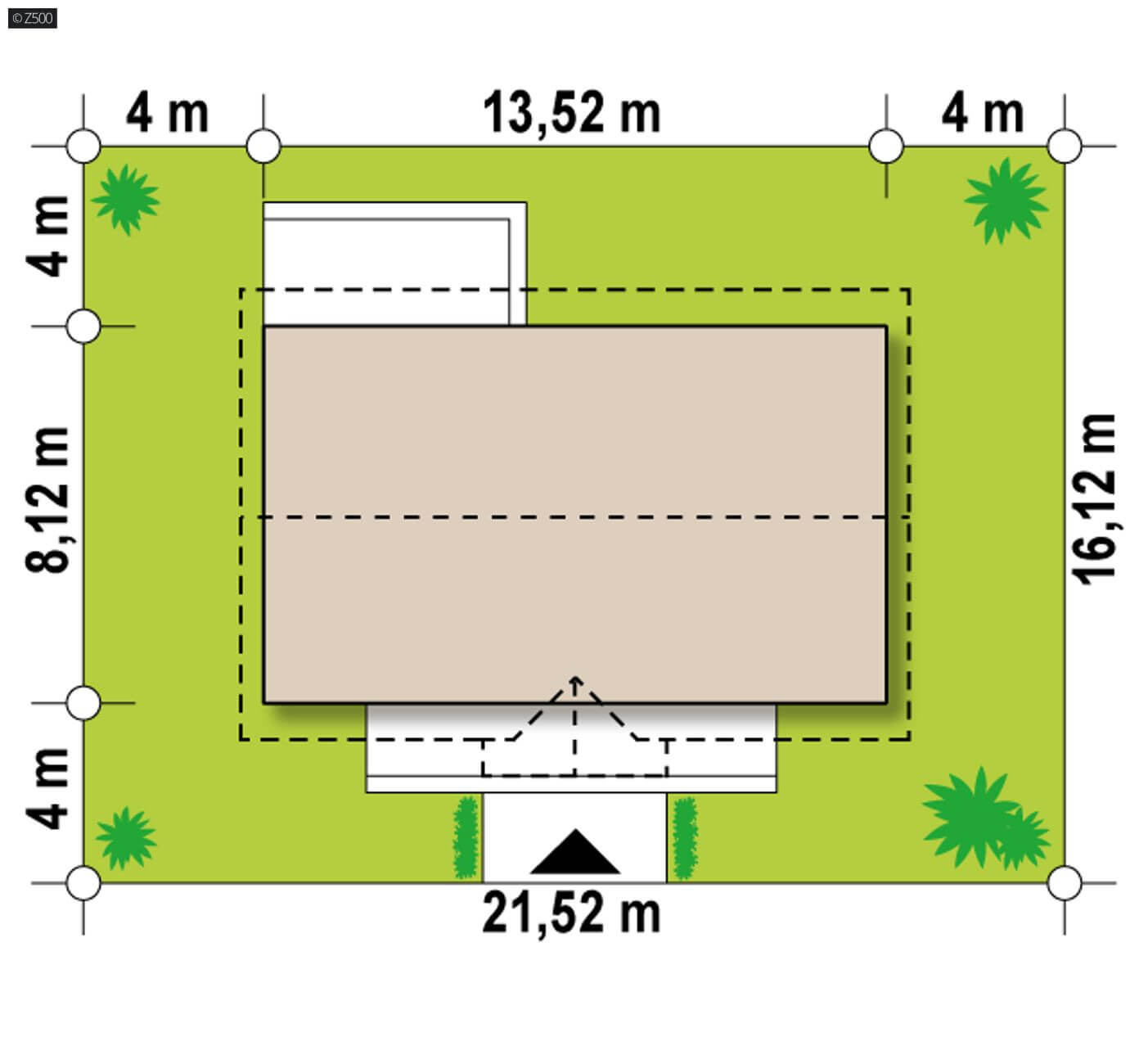

Rzut działki

Minimalne wymiary działki

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami.
21,52 m x 16,12 m
Wymiary elewacji frontowej

Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku.
13,52 m

Pełna dokumentacja

Pełna dokumentacja projektu dostępna w formacie PDF
Pobierz PDF
