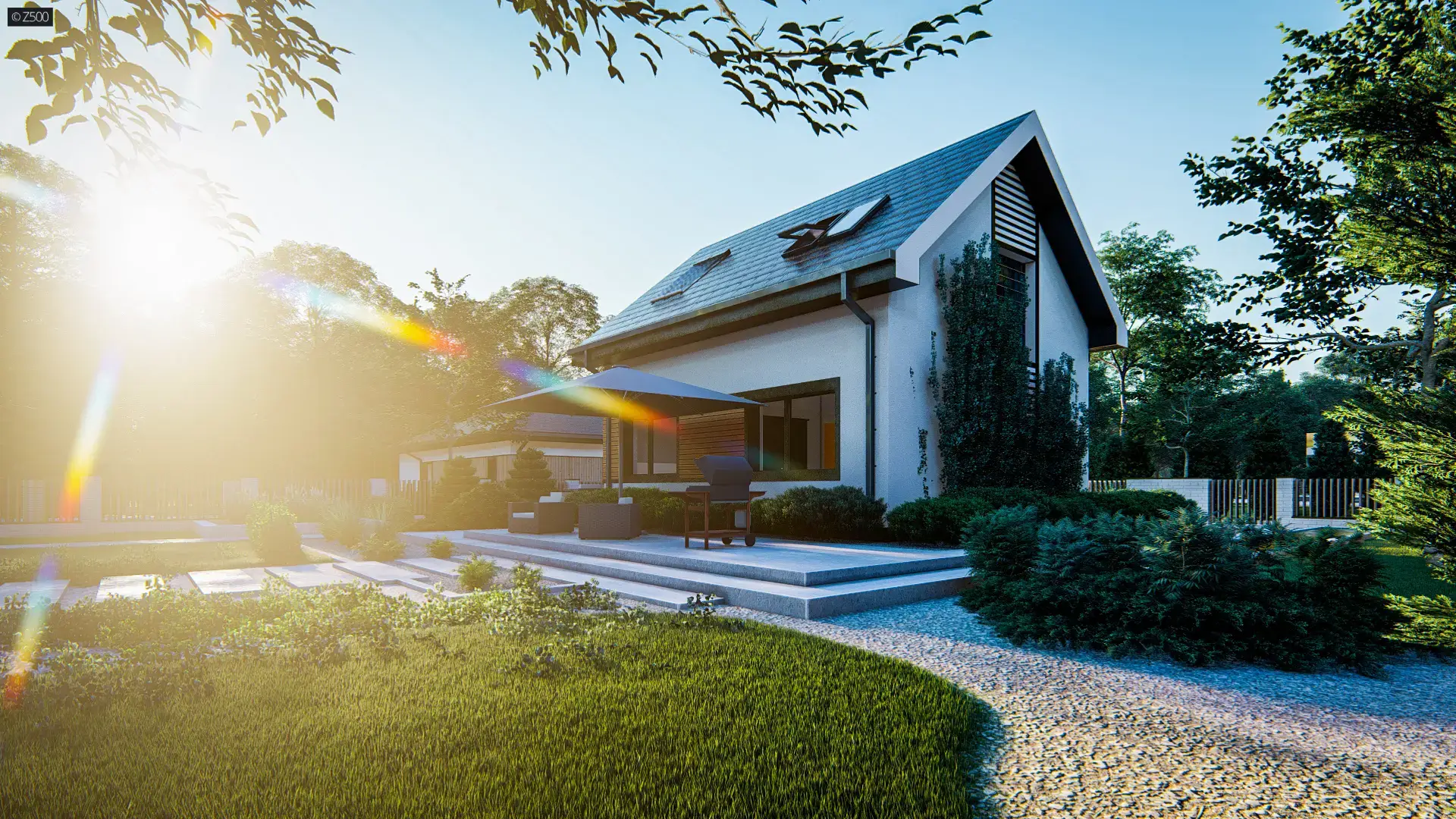

dom-drewniany-z211d-tyl-4

Z211 D

66 m²

247 tys. zł + 8% VAT

Opis techniczny projektu

Powierzchnia i wymiary

Powierzchnia użytkowa / netto

Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.



Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.



Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
65,6 / 93,7 m²
Kubatura

Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
226,67 m³
Kąt nachylenia dachu

Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
40°
Minimalne wymiary działki
15,72 x 14,92 m
Powierzchnia zabudowy

Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
60,3 m²
Wysokość domu

Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
7,35 m
Powierzchnia dachu
97,26 m²

Technologia i konstrukcja

Strop (parter)
drewniany
Technologia
drewniany
Pokrycie dachu
gont / blacha / blachodachówka / dachówka
Konstrukcja dachu
więźba tradycyjna
Projekt konstrukcji wykonano przy założeniach:
  • III strefa wiatrowa dla H = 300 m n.p.m. (300 N/m²)
  • III strefa śniegowa dla H = 300 m n.p.m. (1200 N/m²)
  • Głębokość przemarzania gruntu (hz): 1,2 m
  • Budynek zaliczono do I-ej kategorii geotechnicznej
  • Obliczeniowy graniczny opór podłoża: mxQf = 150 kPa

Konstrukcja zgodna z normami Eurokod.

Instalacje

Instalacja grzewcza

Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
kocioł na gaz
Instalacja CWU
kocioł na gaz, pompa ciepła powietrzna
Instalacje uzupełniające
kominek (bez rozprowadzenia), grzejniki
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)

Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
64,57 kWh/m²/rok
Energia końcowa (Ek)

Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.
66,34 kWh/m²/rok

Opis funkcjonalny

Projekt domu Z211 D to prosta bryła z miejscowymi okładzinami ceramicznymi i wyrafinowanym detalu.

Nad wejściem do domu mamy lekki daszek w konstrukcji stalowej. Z sieni dostajemy się do holu z którego prowadzą schody na piętro, oraz wejście do pokoju dziennego który jest przestrzennie powiązany z kuchnią i holem.

W części parterowej znajduje się również łazienka z prysznicem i pokój gościnny. Parter jako część dzienna domu został zaprojektowany z dużymi przeszkleniami, które optycznie powiększają przestrzeń oraz wpuszczają do domu dużo światła.

Poddasze to część nocna domu z trzema pokojami, oraz z dużą łazienką.

Z211 to idealny dom dla ludzi ceniących praktyczność. Pełna gama pomieszczeń, sprawia, że znajdzie się tam miejsce dla każdego.

Stan domu

Rzuty i dokumentacja

Rzut pomieszczeń

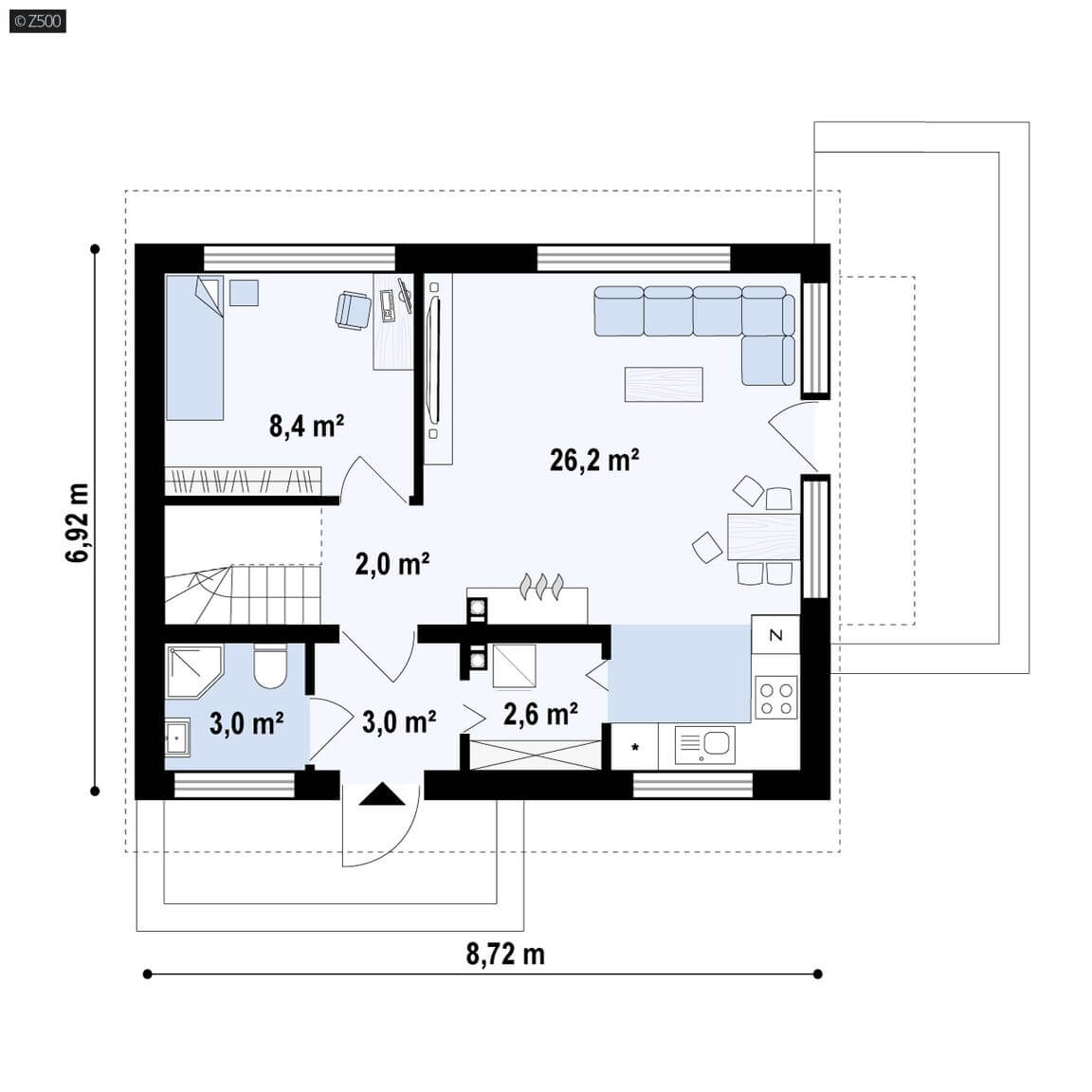

Parter 42,5 m²:

  • Sień 3,0 m²
  • Łazienka 3,0 m²
  • Pomieszczenie gospodarcze 0,0 m² / 2,6 m²
  • Hol 2,0 m²
  • Salon+kuchnia 26,2 m²
  • Pokój 8,4 m²

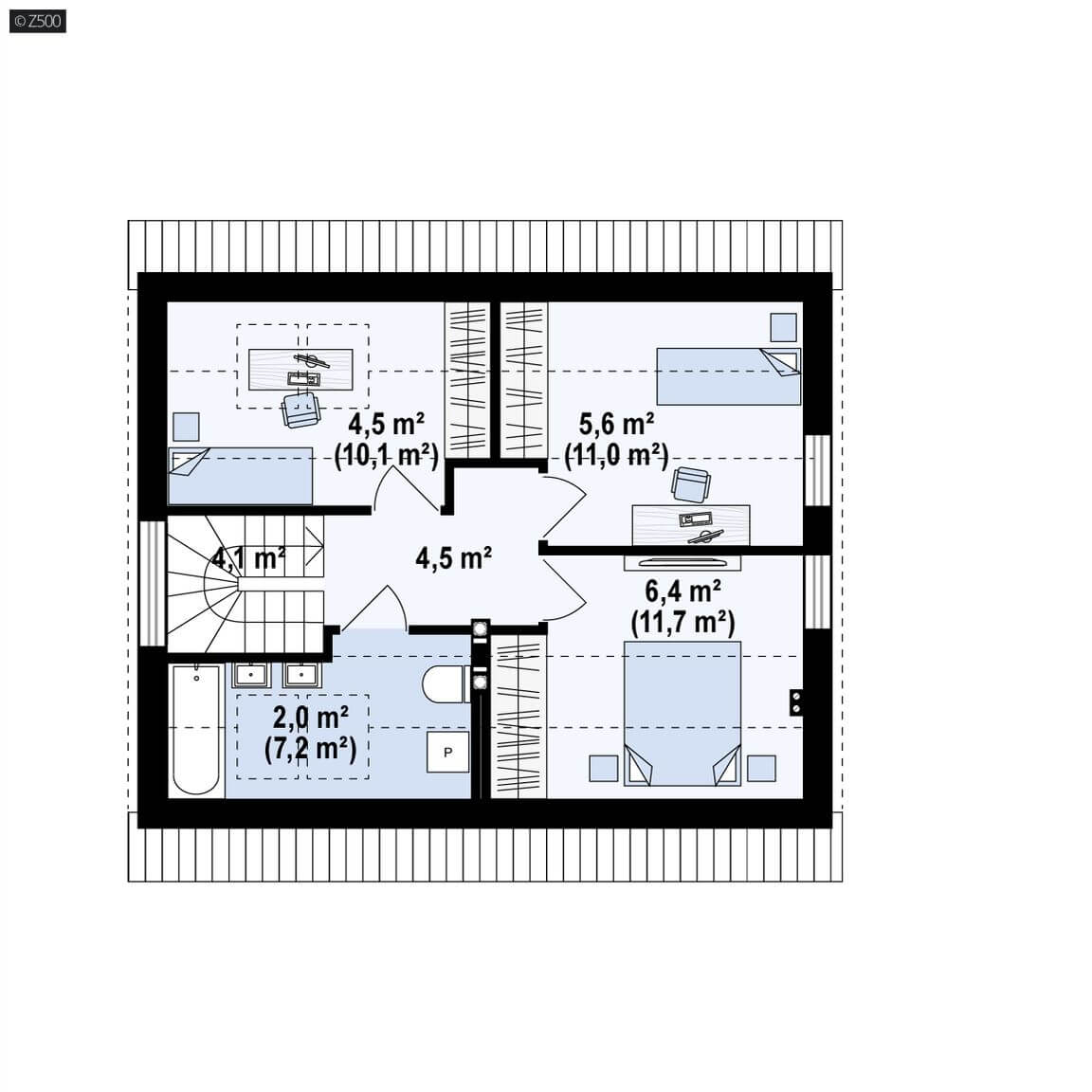

Poddasze 23 m²:
  • Hol 4,5 m²
  • Pokój 5,6 m² / 11,0 m²
  • Pokój 6,4 m² / 11,7 m²
  • Łazienka 2,0 m² / 7,2 m²
  • Pokój 4,5 m² / 10,1 m²
  • Schody 0,0 m² / 4,1 m²

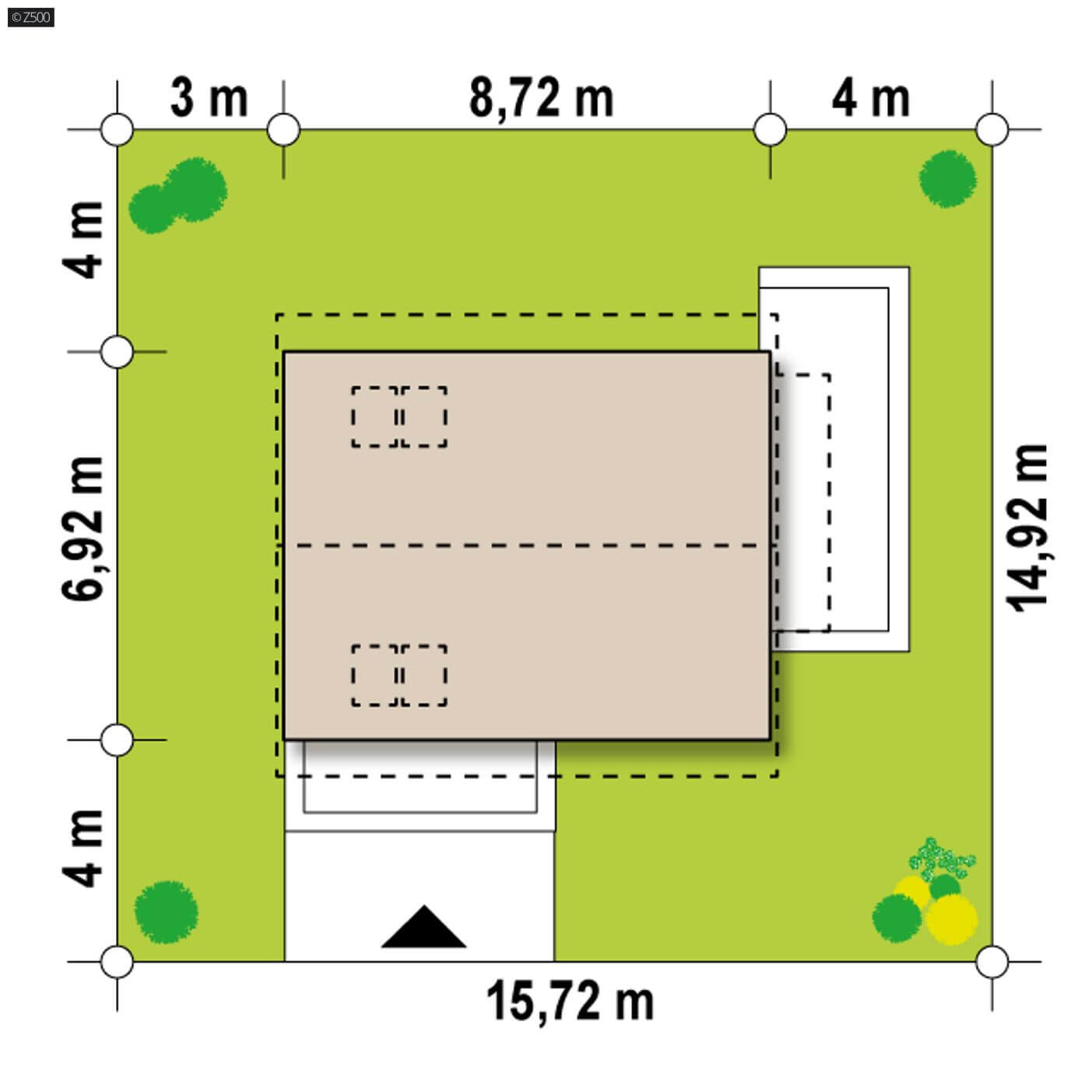

Rzut działki

Minimalne wymiary działki

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami.
15,72 m x 14,92 m
Wymiary elewacji frontowej

Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku.
8,72 m

Pełna dokumentacja

Pełna dokumentacja projektu dostępna w formacie PDF
Pobierz PDF
