Z177 D

84 m²

315 tys. zł + 8% VAT

Opis techniczny projektu

Powierzchnia i wymiary

Powierzchnia użytkowa / netto

Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.



Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.



Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.

83,7 / 105,1 m²
Kubatura

Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.

274,36 m³
Kąt nachylenia dachu

Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.

40°
Minimalne wymiary działki
13,92 x 17,62 m
Powierzchnia zabudowy

Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.

66,9 m²
Wysokość domu

Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.

7,92 m
Powierzchnia dachu
126,08 m²

Technologia i konstrukcja

Strop (parter)
drewniany
Technologia
drewniany
Pokrycie dachu
gont / blacha / blachodachówka / dachówka
Konstrukcja dachu
więźba tradycyjna
Projekt konstrukcji wykonano przy założeniach:
  • III strefa wiatrowa dla H = 300 m n.p.m. (300 N/m²)
  • III strefa śniegowa dla H = 300 m n.p.m. (1200 N/m²)
  • Głębokość przemarzania gruntu (hz): 1,2 m
  • Budynek zaliczono do I-ej kategorii geotechnicznej
  • Obliczeniowy graniczny opór podłoża: mxQf = 150 kPa

Konstrukcja zgodna z normami Eurokod.

Instalacje

Instalacja grzewcza

Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

kocioł na gaz
Instalacja CWU
kocioł na gaz, pompa ciepła powietrzna
Instalacje uzupełniające
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)

Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.

65,76 kWh/m²/rok
Energia końcowa (Ek)

Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

51,91 kWh/m²/rok

Opis funkcjonalny

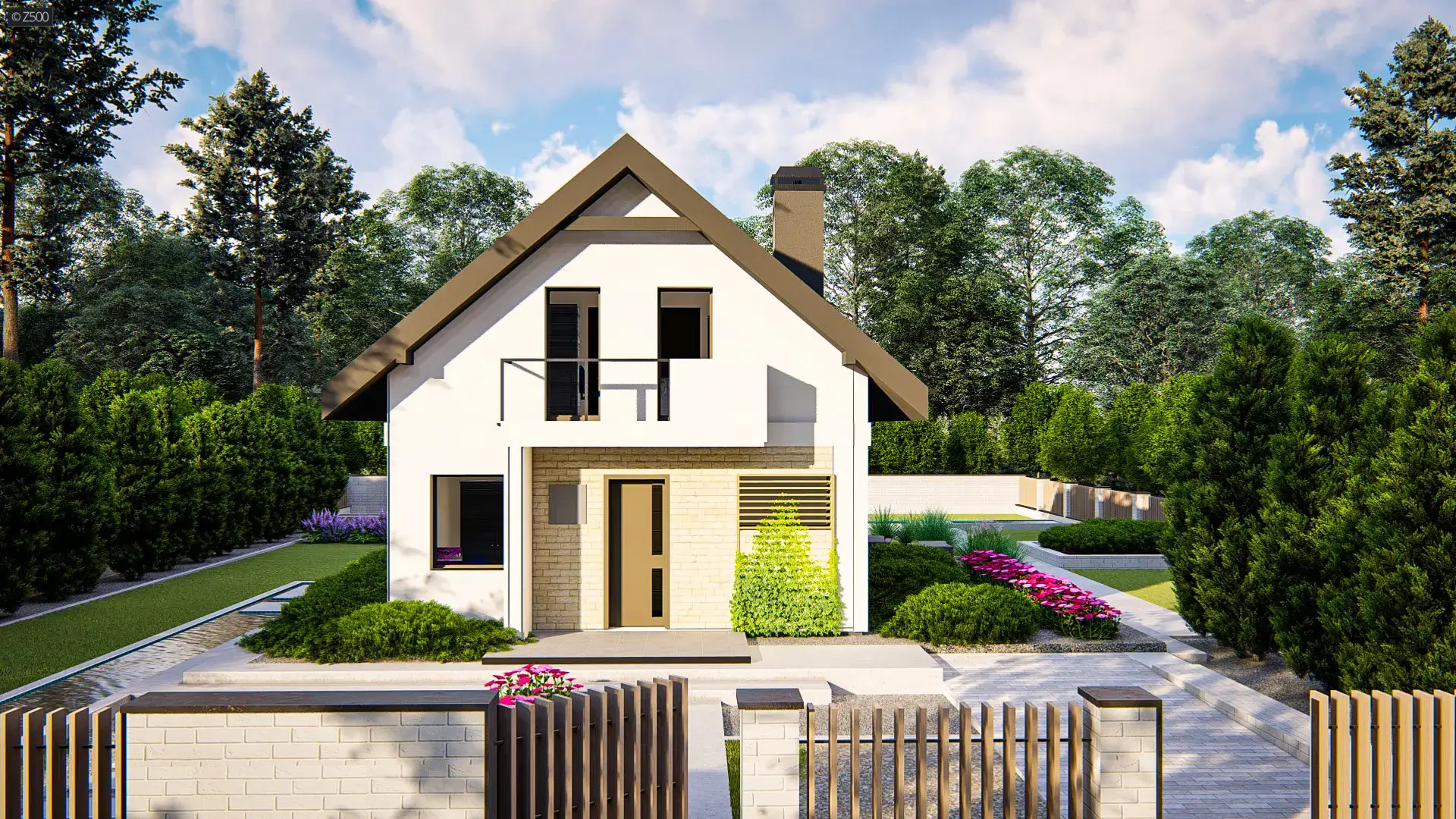

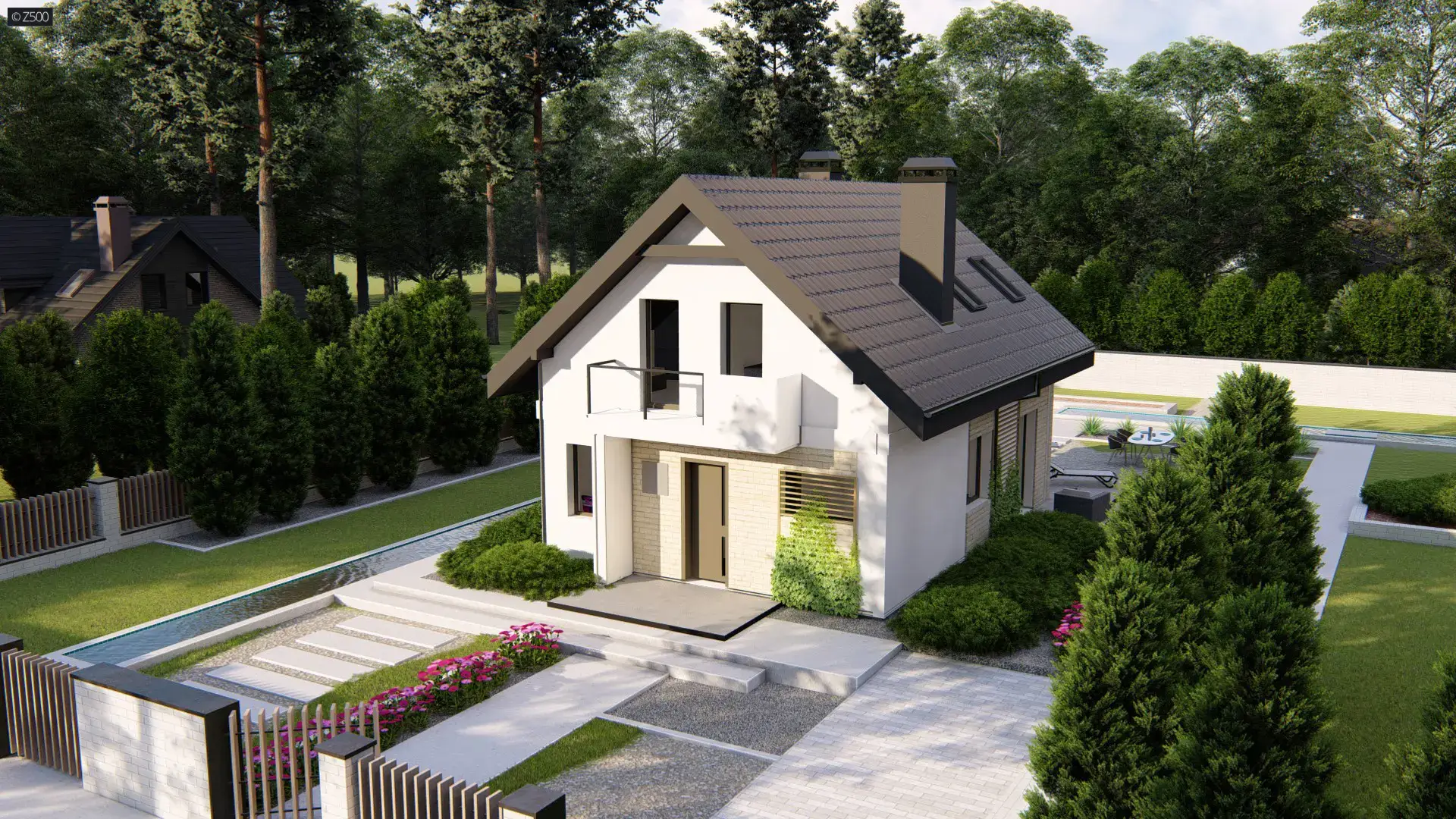

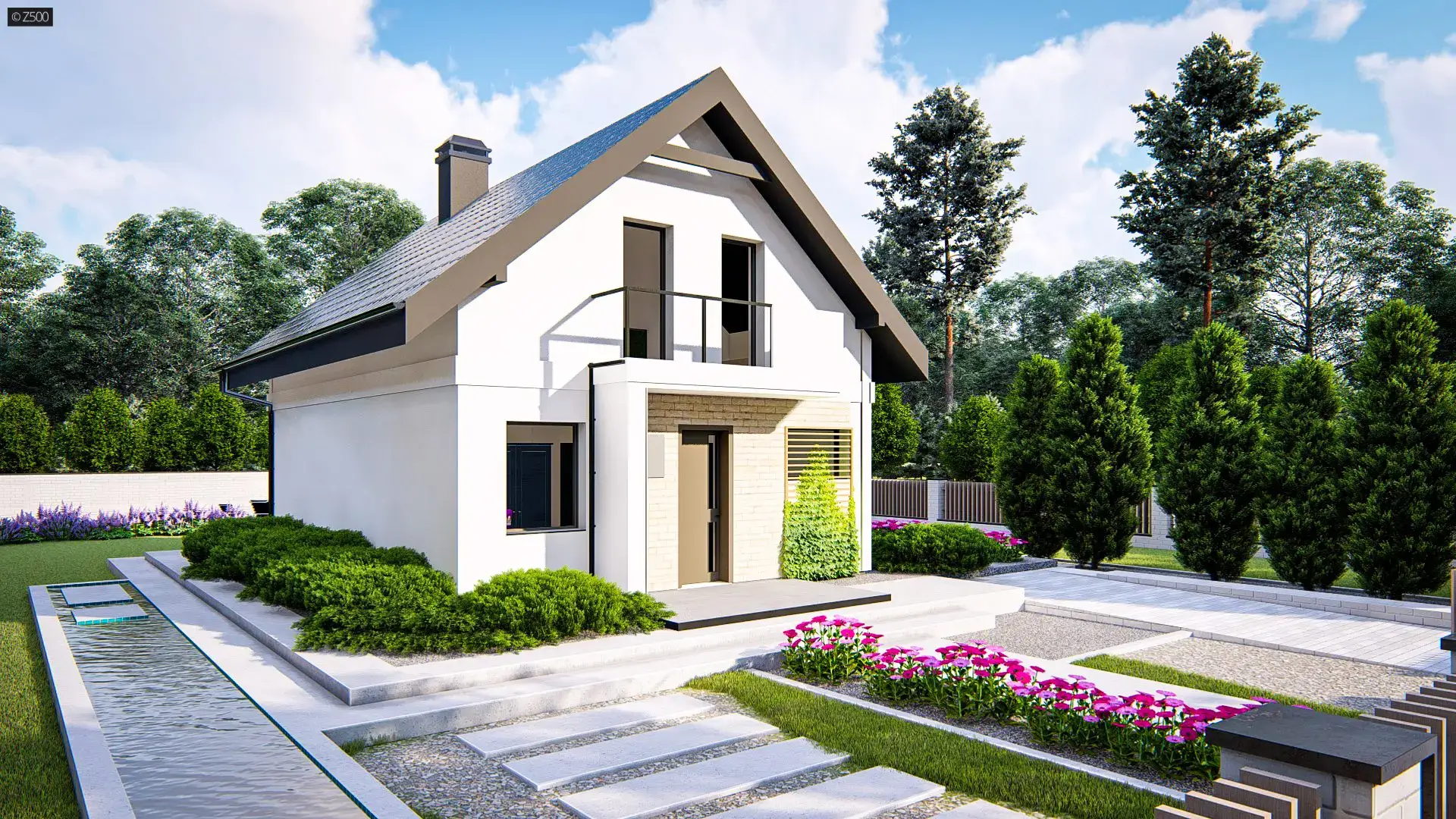

Z177 D to projekt domu z poddaszem użytkowym. Prosta, zgrabna bryła, dwuspadowy dach oraz ciekawe wykończenie elewacji nadają mu charakterystycznego wyglądu

Na parter wchodzimy przez zadaszone wejście prosto do sieni. Z prawej strony zlokalizowano pomieszczenie gospodarcze. Dalej znajduje się podłużny korytarz, z którego można przejść do gabinetu, wc, na klatkę schodową oraz do salonu połączonego z jadalnią i częściowo z kuchnią. Piętro to strefa prywatna domowników. Umieszczono tu dużą sypialnie z osobną łazienkądwa ustawne pokoje, każdy z osobnym wyjściem na balkon, oraz wspólną łazienkę.

Projekt Z177 D spodoba się wszystkim tym, którzy szukają wygodnego i praktycznego domu.

Stan domu

Rzuty i dokumentacja

Rzut pomieszczeń

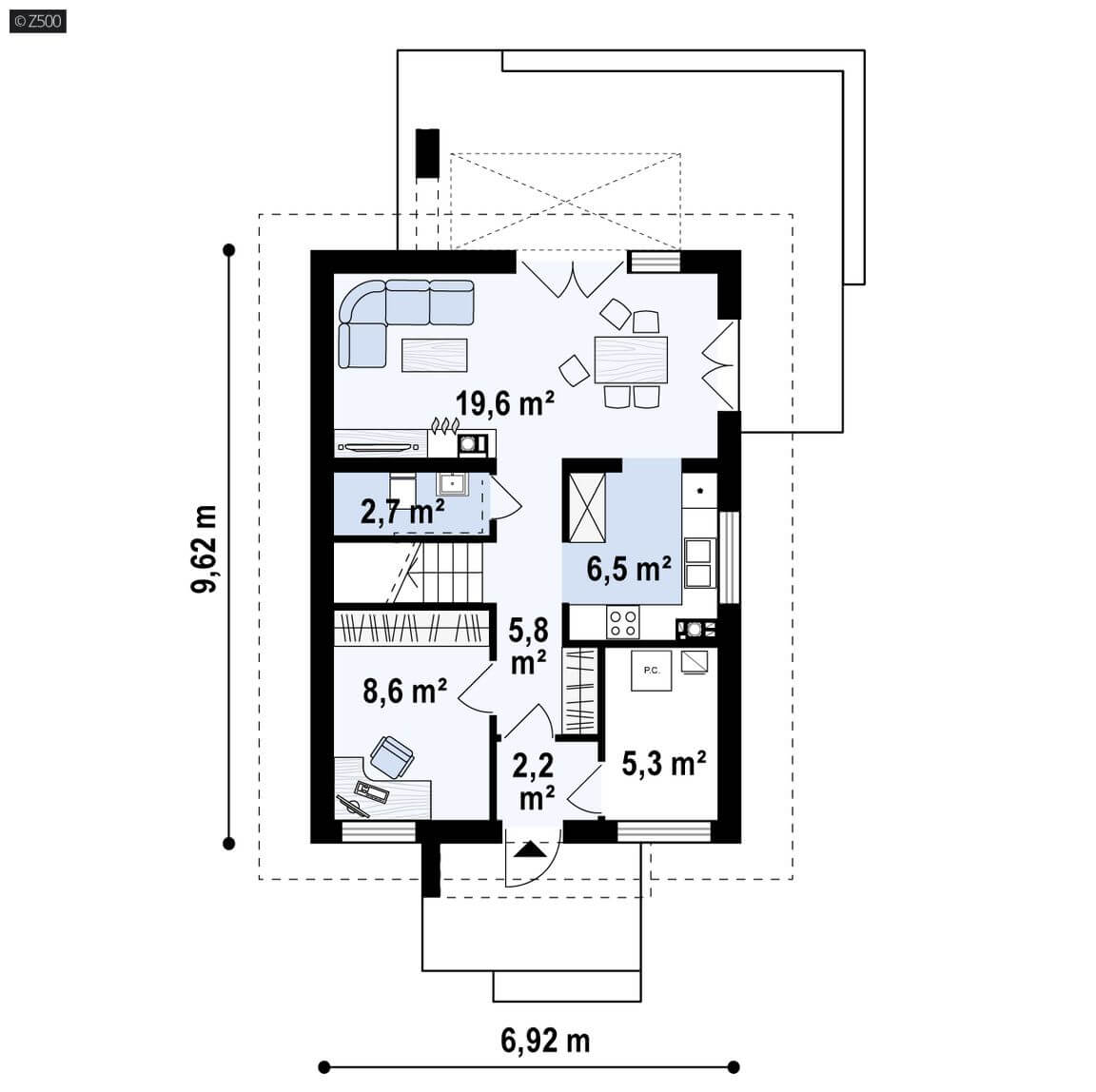

Parter 44,7 m²:

  • Sień 2,2 m²
  • Hol 5,8 m²
  • Gabinet 8,6 m²
  • Kuchnia 6,5 m²
  • WC 2,1 m² / 2,7 m²
  • Salon+jadalnia 19,6 m²
  • Pomieszczenie gospodarcze 0,0 m² / 5,3 m²

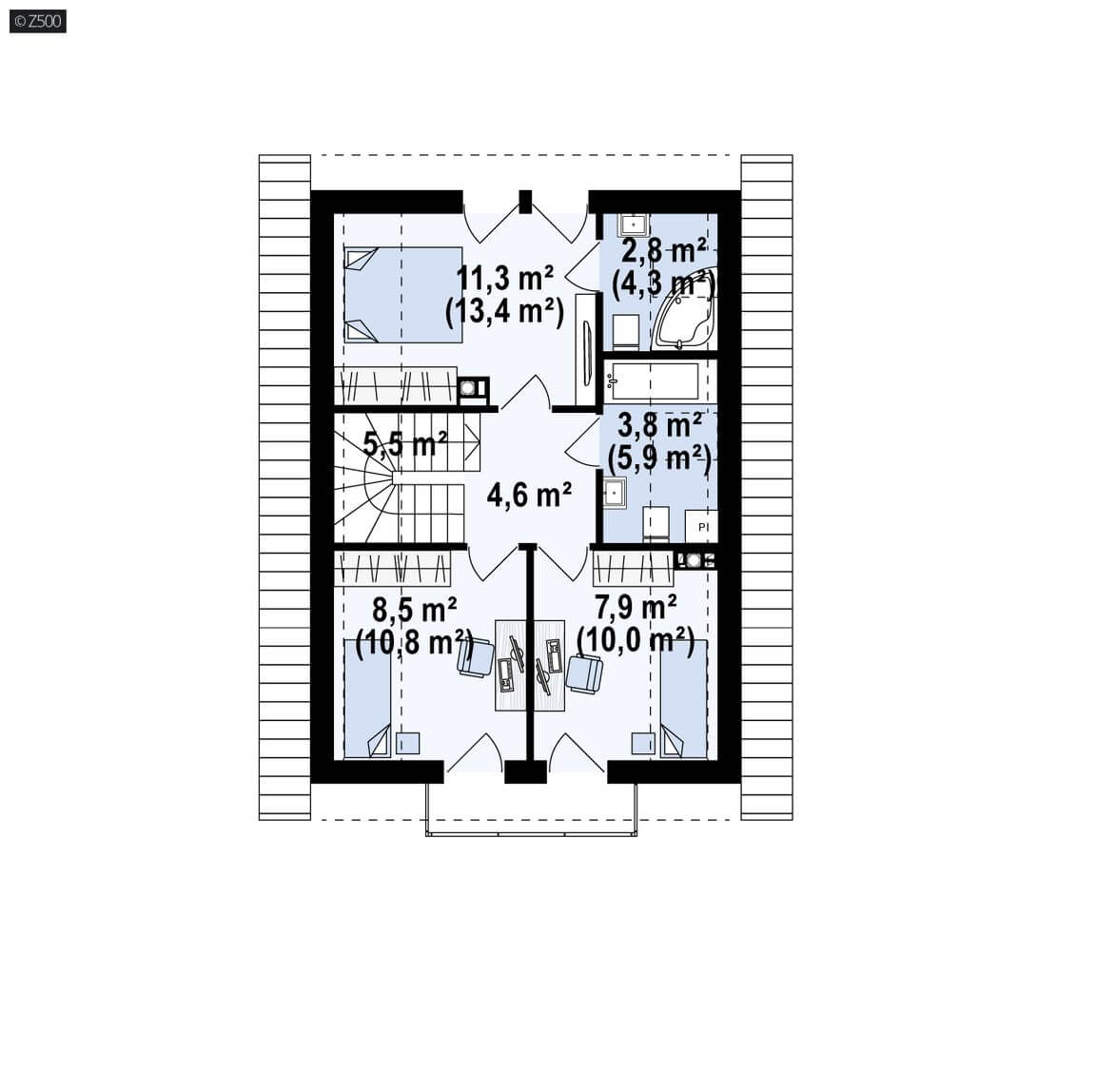

Poddasze 38,9 m²:
  • Hol 4,6 m²
  • Pokój 8,5 m² / 10,8 m²
  • Pokój 7,9 m² / 10,0 m²
  • Łazienka 3,8 m² / 5,9 m²
  • Pokój 11,3 m² / 13,4 m²
  • Łazienka 2,8 m² / 4,3 m²
  • Schody 0,0 m² / 5,5 m²

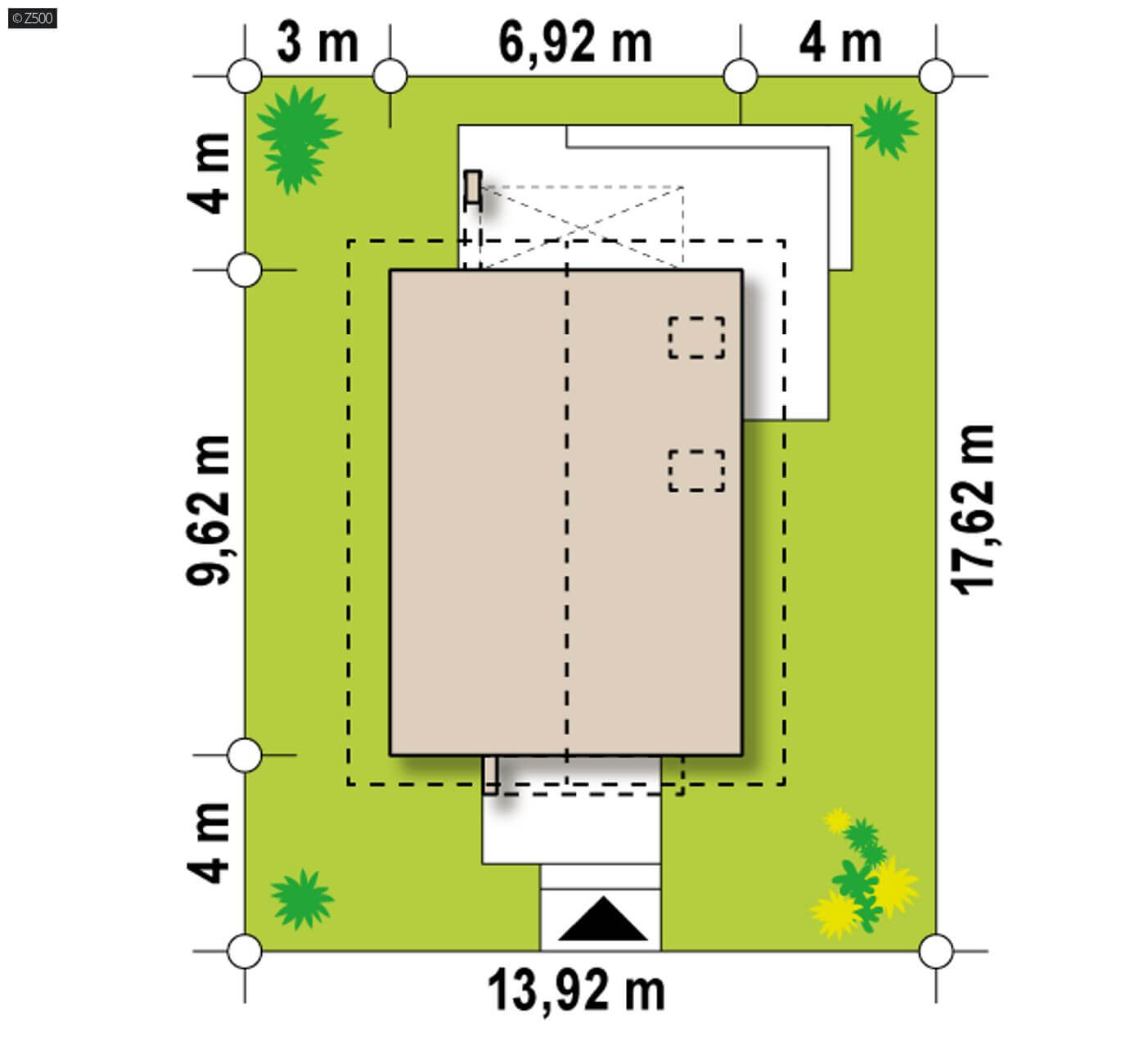

Rzut działki

Minimalne wymiary działki

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami.

13,92 m x 17,62 m
Wymiary elewacji frontowej

Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku.

6,92 m

Pełna dokumentacja

Pełna dokumentacja projektu dostępna w formacie PDF
