Z177 D +

102 m²

359 tys. zł + 8% VAT

Opis techniczny projektu

Powierzchnia i wymiary

Powierzchnia użytkowa / netto

Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.



Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.



Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.

101,5 / 128,0 m²
Kubatura

Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.

328,95 m³
Kąt nachylenia dachu

Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.

40°
Minimalne wymiary działki
14,52 x 18,52 m
Powierzchnia zabudowy

Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.

79,4 m²
Wysokość domu

Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.

7,94 m
Powierzchnia dachu
138,44 m²

Technologia i konstrukcja

Strop (parter)
drewniany
Technologia
drewniany
Pokrycie dachu
gont / blacha / blachodachówka / dachówka
Konstrukcja dachu
więźba tradycyjna
Projekt konstrukcji wykonano przy założeniach:
  • III strefa wiatrowa dla H = 300 m n.p.m. (300 N/m²)
  • III strefa śniegowa dla H = 300 m n.p.m. (1200 N/m²)
  • Głębokość przemarzania gruntu (hz): 1,2 m
  • Budynek zaliczono do I-ej kategorii geotechnicznej
  • Obliczeniowy graniczny opór podłoża: mxQf = 150 kPa

Konstrukcja zgodna z normami Eurokod.

Instalacje

Instalacja grzewcza

Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

kocioł na gaz
Instalacja CWU
kocioł na gaz, pompa ciepła powietrzna
Instalacje uzupełniające
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)

Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.

63,86 kWh/m²/rok
Energia końcowa (Ek)

Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

50,19 kWh/m²/rok

Opis funkcjonalny

Z177 D + powiększony wariant projektu Z177 D  z poddaszem użytkowym, zaprojektowany w konstrukcji szkieletowej. Strefę dzienną tworzy także przestronny salon z jadalnią, gdzie przewidziano kominek, nadający wnętrzu niepowtarzalny klimat.
Na poddaszu znajdują się cztery wygodne sypialnie oraz rodzinna łazienka. Jest to ciekawa propozycja dla osób posiadających wąską działkę,  gdy nie można pozwolić sobie na budynek o dużych wymiarach.
Z177 D + to urokliwy dom przewidziany dla rodziny 2+3 lub osób ceniących funkcjonalność  i niskie koszty budowy.

Stan domu

Rzuty i dokumentacja

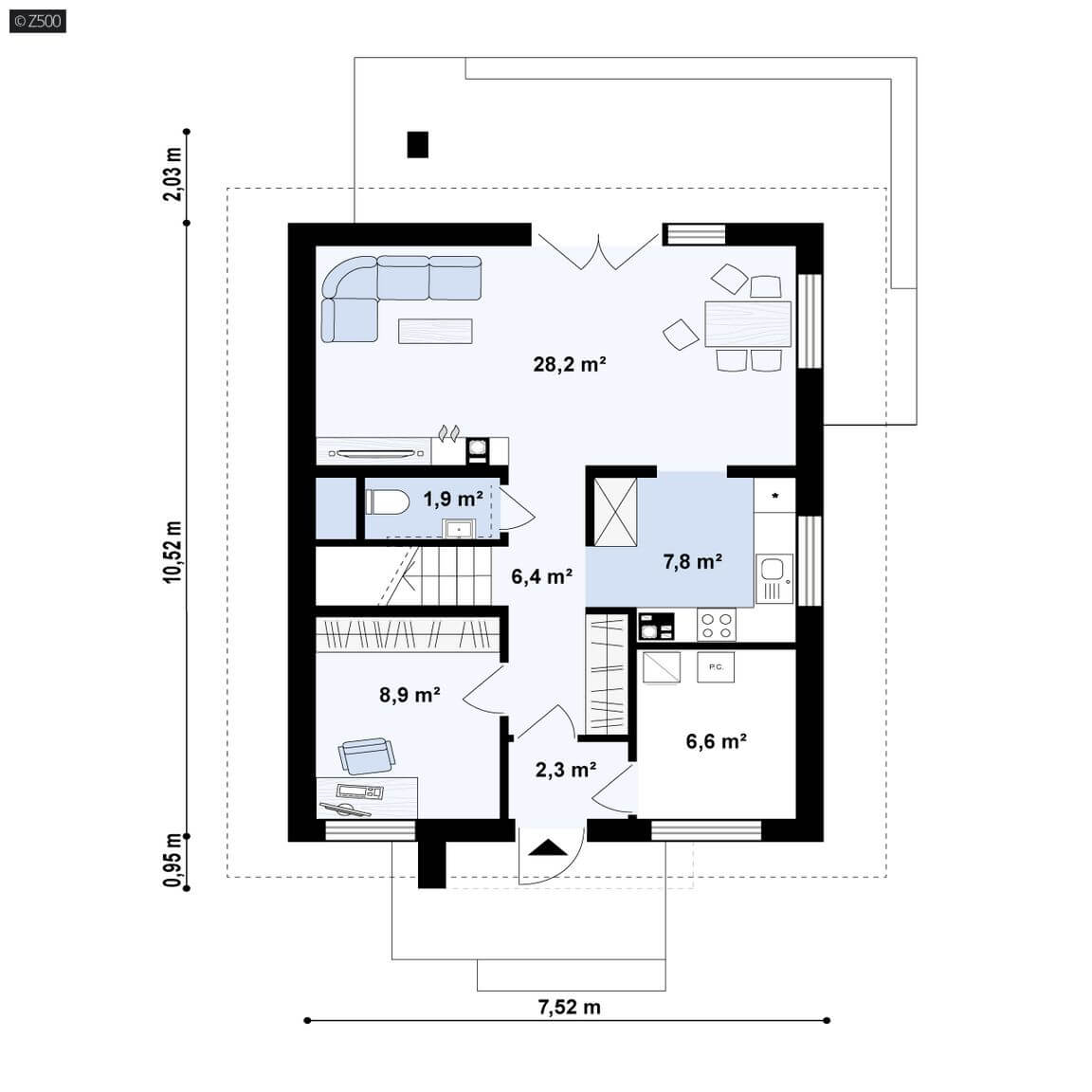

Rzut pomieszczeń

Parter 55,3 m²:

  • Sień 2,3 m²
  • Hol 6,4 m²
  • Gabinet 8,9 m²
  • Kuchnia 7,8 m²
  • Salon+jadalnia 28,2 m²
  • WC 1,8 m² / 1,9 m²
  • Pomieszczenie gospodarcze 0,0 m² / 6,6 m²

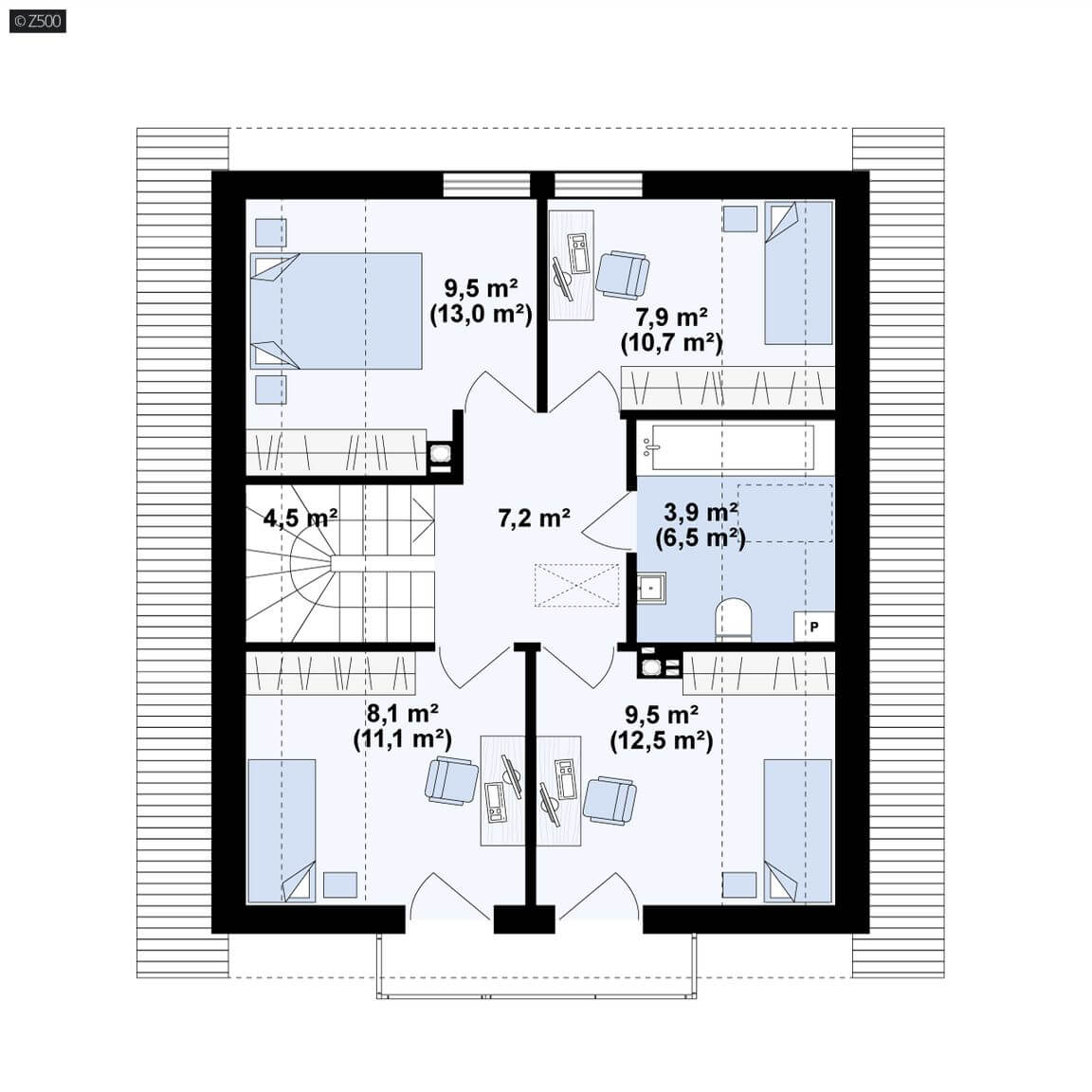

Poddasze 46,2 m²:
  • Hol 7,2 m²
  • Łazienka 3,9 m² / 6,5 m²
  • Pokój 9,5 m² / 12,5 m²
  • Pokój 8,1 m² / 11,1 m²
  • Pokój 9,5 m² / 13,0 m²
  • Pokój 7,9 m² / 10,7 m²
  • Schody 0,0 m² / 5,1 m²

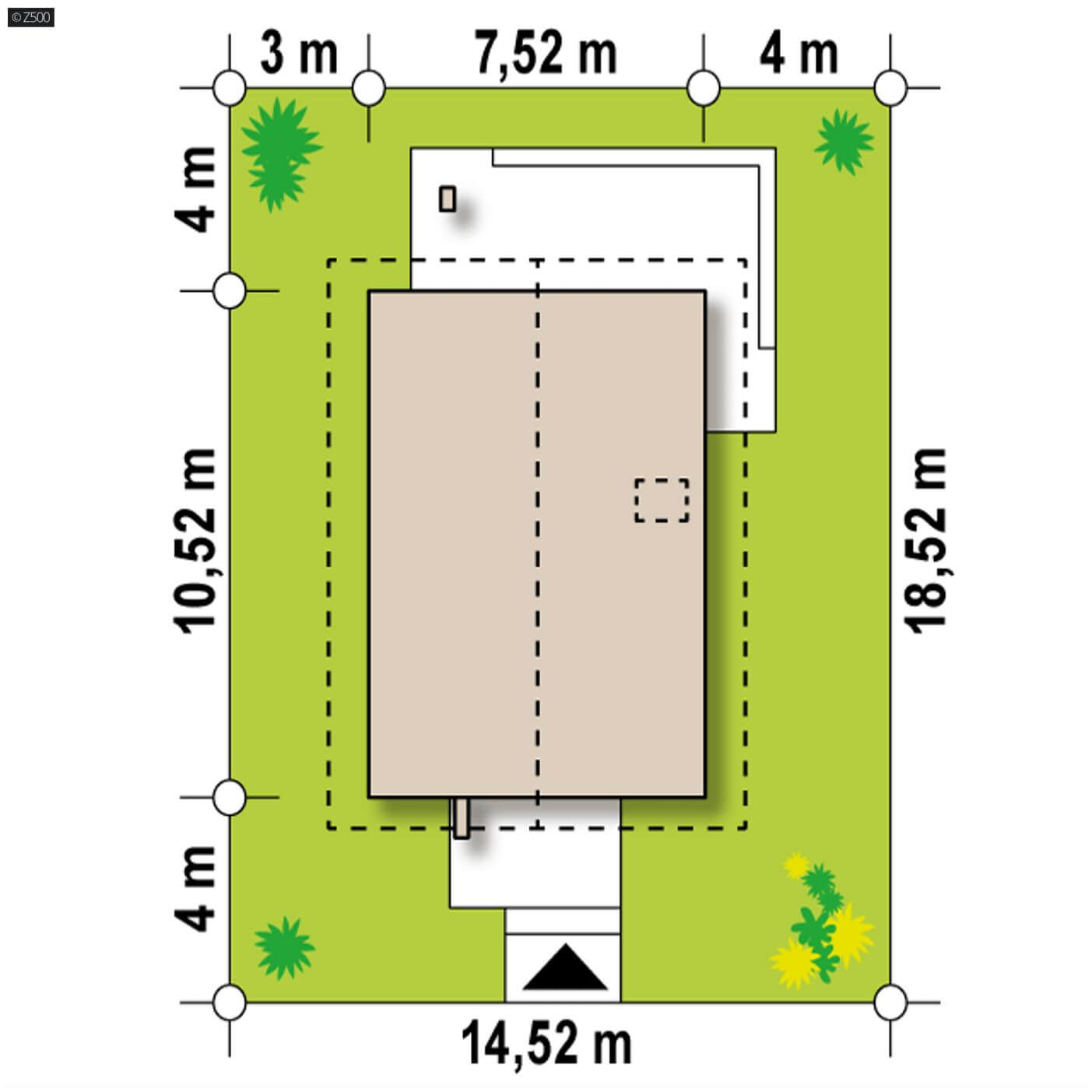

Rzut działki

Minimalne wymiary działki

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami.

14,52 m x 18,52 m
Wymiary elewacji frontowej

Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku.

7,52 m

Pełna dokumentacja

Pełna dokumentacja projektu dostępna w formacie PDF
